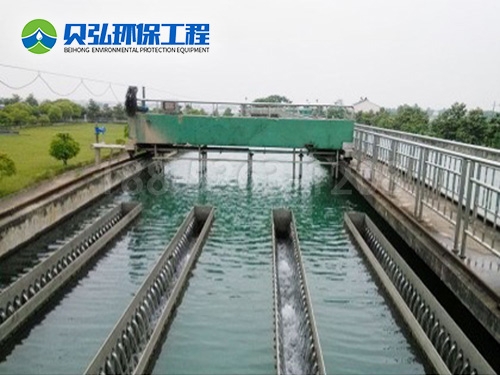

一、桁車式虹吸泥機設備簡介

　　桁車式虹吸泥機一般用于給水工程平流沉淀池。桁車式虹吸泥機吸泥方式為虹吸式，一端花墻進水，另一端集水槽出水，往復行走吸排池底污泥。桁車式虹吸泥機采用潛水泵配水射器或真空泵來形成真空，利用沉淀池與排泥槽內的液位差排泥。桁車式虹吸泥機與刮泥機相比其優勢在于被吸排污泥（粒度小，難沉淀）不擾動水體，但含水率較高（一般大于99%）。

　　被吸污泥直接排到池外，避免了污染的位移動作，減少了污泥干涉現象，帶斜板或斜管的沉淀效果會更好。具備虹吸條件（一般為2.5m水位差）可省

　　桁車式虹吸泥機主要由桁架、走道板、驅動機構、吸泥系統、刮泥板、真空系統、緊固件組成。其附件有行走鋼軌、動力電纜線、電控箱等。

二、桁車式虹吸泥機工作原理

　　虹吸式吸泥機一般停駐在沉淀池的出水端，首先向水封箱內注水，浸沒住管口上方約100mm，同時啟動真空泵抽吸吸泥管內的空氣，管道內形成一定真空后泥水則會通過吸泥管不斷地抽向池外排出。此時電極點壓力表的觸點信號關閉真空泵，同時啟動驅動電機使排泥機沿鋼軌前進時，吸泥管不斷吸泥排泥，到達沉淀池另一端，碰觸返程行程開關時，驅動電機先停止然后反向運轉，排泥機開始返程運行排泥，當運行到初始位置時，碰觸行程開關，吸泥機停止，電磁閥自動打開，使空氣進入虹吸系統，將真空破壞，則停止排泥。

三、桁車式虹吸泥機特點

　　1、虹吸方式有射流器和真空泵二種形式可供選擇，采用虹吸式結構具有節省能耗等優點。

　　2、行走平穩，無噪音，長距離行走無爬軌現象。

　　3、水泵連接端口結構先進，可實現不停水檢修。

　　4、功能擴展：可制成泵虹兩用，且可設置反沖洗或采用無堵泵防止堵塞。可配套泥位儀實現在線控制，PLC控制可實現全程或半程全自動運行。

　　5、對細污泥（粒徑小于0.1mm）吸泥效果更為突出。

　　6、可根據用戶工藝要求設計或調定排泥量以節約水。

　　7、刮泥板及吸嘴獨特，有效排除池底泥等多種沉淀物。

四、設備技術參數及結構

1、外形技術參數

2、設備結構

　?。?）吸泥機主梁

　　桁車主梁一般采用A3（熱鍍鋅防腐工藝）或不銹鋼方管焊接成桁架梁，有足夠的強度和剛度，安全系數高，可確保5年內不銹蝕。上面鋪設鋼格柵走道板，端梁采用槽鋼焊接結構件，端梁與主梁用螺栓聯接，端梁下部裝有驅動裝置、主動輪、從動輪主軸及軸承。

　?。?）驅動裝置

　　為雙邊驅動結構（小于4米的可采用中間傳動），采用減速機+行走鋼輪，安裝在端梁上，具有運行平穩，能源消耗少，噪音小，檢修方便簡單等特點，在各種工況下都能傳遞所需要的功率和扭矩。

　?。?）真空系統

　　真空系統由真空泵、氣水分離箱、電極點真空表、破壞虹吸電磁閥水封箱等組成，設置在出泥端的工作橋部以便于操作和觀察。

　?。?）吸泥系統

　　吸泥管采用不銹鋼管均勻排列在池底部，固定在不銹鋼結構框架上，一端伸入池底與吸泥嘴吸口相連，并設有不銹鋼支撐，另一端與排泥總管相連，排泥總管伸向橋一端的排泥槽內的水封箱中，橋端排泥管上部有支管與虹吸系統相連。

　?。?）刮泥板：刮泥板采用不銹鋼菱形刮板，與吸泥管軸線成45°，桁車式虹吸泥機運行時將吸口與吸口之間的污泥堆向吸口，使排泥均勻。

　?。?）與吸泥機配套的鋼軌兩端設有行走限位裝置。

　　吸泥機的4個輪同時在鋼軌上行走，輪與鋼軌嚙合緊湊，不會發生啃軌、爬軌現象，行走限位裝置（行程開關）安裝在行走鋼軌兩端，可起到行走換向作用。行車行走平穩，噪音小。

六、操作

　　1、檢查；

　　a、檢查電源是否切斷；

　　b、在所有注油孔注入潤滑油；

　　c、檢查行走輪是否在鋼軌上；

　　2、開機

　　a、合上電源后，先開啟主機。

　　c、注意觀察主機的運轉及吸泥嘴吸泥情況；

七、檢修與維護

　　1、在主電機注油孔中注入機油，每月檢查一次，每六個月更換機油。

　　2、在軸承座注油孔中對軸承注入24-2鈣基潤滑脂，每月潤滑一次，每六個月更換潤滑劑。

　　3、聯軸器每月檢查一次，看螺栓是否松動。

　　4、電纜鋼絲繩應定期加潤滑油。以防銹蝕。

八、訂貨說明：

　　1、對照技術性能結合工藝要求，合理選型，注明型號規格及池深等。

　　2、電控箱、所有預埋件、軌道及附件、斜板或斜管以及所有功能擴展項應另外訂貨。

　　3、傳動裝置減速機分軸裝式和普通擺線式，請注明。

　　4、真空虹吸系統分水射器和真空泵，請注明是真空泵還是水射器。

　　5、工作橋（分碳鋼、鋁合金、不銹鋼），水下（碳鋼、不銹鋼）請注明材質和防腐要求。

　　6、工作橋形式分桁架梁、板梁、型鋼梁，根據不同跨度選用。

　　7、需要輕軌等附件的請注明，注明輕軌型號或參照吸泥機參數表選用
