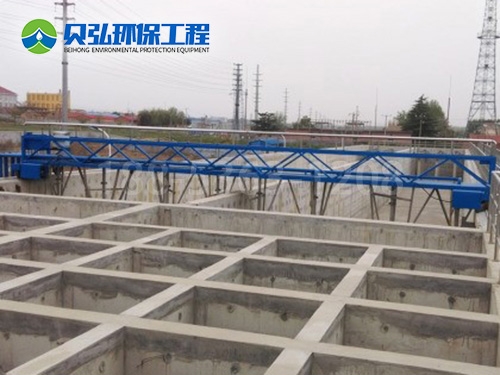

一、桁車式虹吸泥機設備簡介
桁車式虹吸泥機一般用于給水工程平流沉淀池。桁車式虹吸泥機吸泥方式為虹吸式,一端花墻進水,另一端集水槽出水,往復行走吸排池底污泥。桁車式虹吸泥機采用潛水泵配水射器或真空泵來形成真空,利用沉淀池與排泥槽內的液位差排泥。桁車式虹吸泥機與刮泥機相比其優勢在于被吸排污泥(粒度小,難沉淀)不擾動水體,但含水率較高(一般大于99%)。
被吸污泥直接排到池外,避免了污染的位移動作,減少了污泥干涉現象,帶斜板或斜管的沉淀效果會更好。具備虹吸條件(一般為2.5m水位差)可省
桁車式虹吸泥機主要由桁架、走道板、驅動機構、吸泥系統、刮泥板、真空系統、緊固件組成。其附件有行走鋼軌、動力電纜線、電控箱等。
二、桁車式虹吸泥機工作原理
虹吸式吸泥機一般停駐在沉淀池的出水端,首先向水封箱內注水,浸沒住管口上方約100mm,同時啟動真空泵抽吸吸泥管內的空氣,管道內形成一定真空后泥水則會通過吸泥管不斷地抽向池外排出。此時電極點壓力表的觸點信號關閉真空泵,同時啟動驅動電機使排泥機沿鋼軌前進時,吸泥管不斷吸泥排泥,到達沉淀池另一端,碰觸返程行程開關時,驅動電機先停止然后反向運轉,排泥機開始返程運行排泥,當運行到初始位置時,碰觸行程開關,吸泥機停止,電磁閥自動打開,使空氣進入虹吸系統,將真空破壞,則停止排泥。
三、桁車式虹吸泥機特點
1、虹吸方式有射流器和真空泵二種形式可供選擇,采用虹吸式結構具有節省能耗等優點。
2、行走平穩,無噪音,長距離行走無爬軌現象。
3、水泵連接端口結構先進,可實現不停水檢修。
4、功能擴展:可制成泵虹兩用,且可設置反沖洗或采用無堵泵防止堵塞。可配套泥位儀實現在線控制,PLC控制可實現全程或半程全自動運行。
5、對細污泥(粒徑小于0.1mm)吸泥效果更為突出。
6、可根據用戶工藝要求設計或調定排泥量以節約水。
7、刮泥板及吸嘴獨特,有效排除池底泥等多種沉淀物。
四、設備技術參數及結構
1、外形技術參數
參數 型號 | 軌距 (m) | 行走速度 (m/min) | 功率(Kw)0 | 配用輕軌(kg/m) | |
行走 | 真空泵 | ||||
PLHX-4 | 4.3 | 1.0-2.0 | 0.55 | 0.75 | 15或18 |
PLHX-6 | 6.3 | 2×0.55 | |||
PLHX-8 | 8.3 | ||||
PLHX-10 | 10.3 | ||||
HIX-12 | 12.3 | ||||
HIX-14 | 14.3 | 2×0.55 | 1.5 | ||
HIX-16 | 16.3 | 2×0.75 | |||
HIX-18 | 18.3 | ||||
HIX-20 | 20.3 | 18或22 | |||
HIX-22 | 22.3 |
2、設備結構
?。?)吸泥機主梁
桁車主梁一般采用A3(熱鍍鋅防腐工藝)或不銹鋼方管焊接成桁架梁,有足夠的強度和剛度,安全系數高,可確保5年內不銹蝕。上面鋪設鋼格柵走道板,端梁采用槽鋼焊接結構件,端梁與主梁用螺栓聯接,端梁下部裝有驅動裝置、主動輪、從動輪主軸及軸承。
?。?)驅動裝置
為雙邊驅動結構(小于4米的可采用中間傳動),采用減速機+行走鋼輪,安裝在端梁上,具有運行平穩,能源消耗少,噪音小,檢修方便簡單等特點,在各種工況下都能傳遞所需要的功率和扭矩。
?。?)真空系統
真空系統由真空泵、氣水分離箱、電極點真空表、破壞虹吸電磁閥水封箱等組成,設置在出泥端的工作橋部以便于操作和觀察。
?。?)吸泥系統
吸泥管采用不銹鋼管均勻排列在池底部,固定在不銹鋼結構框架上,一端伸入池底與吸泥嘴吸口相連,并設有不銹鋼支撐,另一端與排泥總管相連,排泥總管伸向橋一端的排泥槽內的水封箱中,橋端排泥管上部有支管與虹吸系統相連。
?。?)刮泥板:刮泥板采用不銹鋼菱形刮板,與吸泥管軸線成45°,桁車式虹吸泥機運行時將吸口與吸口之間的污泥堆向吸口,使排泥均勻。
?。?)與吸泥機配套的鋼軌兩端設有行走限位裝置。
吸泥機的4個輪同時在鋼軌上行走,輪與鋼軌嚙合緊湊,不會發生啃軌、爬軌現象,行走限位裝置(行程開關)安裝在行走鋼軌兩端,可起到行走換向作用。行車行走平穩,噪音小。
六、操作
1、檢查;
a、檢查電源是否切斷;
b、在所有注油孔注入潤滑油;
c、檢查行走輪是否在鋼軌上;
2、開機
a、合上電源后,先開啟主機。
c、注意觀察主機的運轉及吸泥嘴吸泥情況;
七、檢修與維護
1、在主電機注油孔中注入機油,每月檢查一次,每六個月更換機油。
2、在軸承座注油孔中對軸承注入24-2鈣基潤滑脂,每月潤滑一次,每六個月更換潤滑劑。
3、聯軸器每月檢查一次,看螺栓是否松動。
4、電纜鋼絲繩應定期加潤滑油。以防銹蝕。
八、訂貨說明:
1、對照技術性能結合工藝要求,合理選型,注明型號規格及池深等。
2、電控箱、所有預埋件、軌道及附件、斜板或斜管以及所有功能擴展項應另外訂貨。
3、傳動裝置減速機分軸裝式和普通擺線式,請注明。
4、真空虹吸系統分水射器和真空泵,請注明是真空泵還是水射器。
5、工作橋(分碳鋼、鋁合金、不銹鋼),水下(碳鋼、不銹鋼)請注明材質和防腐要求。
6、工作橋形式分桁架梁、板梁、型鋼梁,根據不同跨度選用。
7、需要輕軌等附件的請注明,注明輕軌型號或參照吸泥機參數表選用
