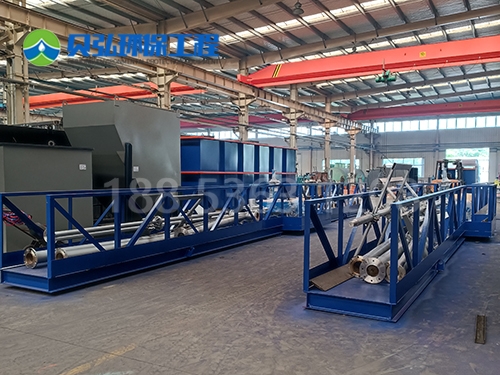

一、周邊傳動刮(吸)泥機概述
周邊傳動刮泥機,是城市水廠、城鎮污水處理廠常用的沉淀池刮泥設備。采用中間進水、排泥,周邊排水,保證水流均勻。該機適用于大中型輔流式二次沉淀池的排泥與除渣。 該機為中心支墩雙(單)周邊傳動,其傳動力矩大、節能。采用中心進水和排泥,周邊排水,保證水流均勻,利用液位差自吸式排泥。設有過載保護裝置,可與微機聯網控制。

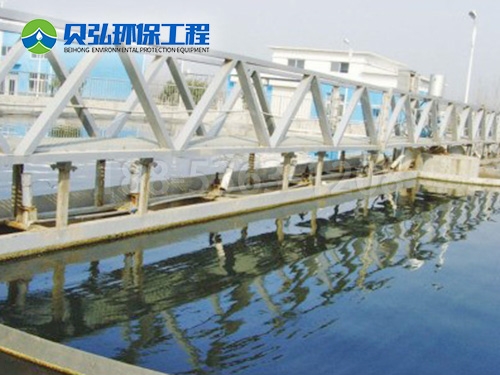

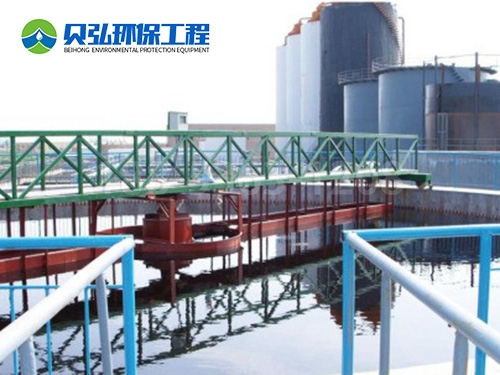

工作時,污水由中心支墩經導流筒擴散,混合液中粗大的顆粒經沉淀后在池底形成污泥層,比重較輕的浮于液面,工作橋在周邊驅動機構的帶動下,沿中心支座緩慢旋轉,帶動刮臂板將污泥逐層由池周向中心集泥孔排出池外,浮渣刮板沿導流筒將浮于液面的浮渣拋向池周的排渣斗內,排出池外。
二、周邊傳動刮(吸)泥機特點
1、采用擺線針輪減速機與蝸輪箱傳動,傳遞扭矩大,穩定性好。
2、安裝方便,維護簡單,有扭矩保護,工作可靠。
3、排泥干凈,規格齊全。
三、周邊傳動刮(吸)泥機結構

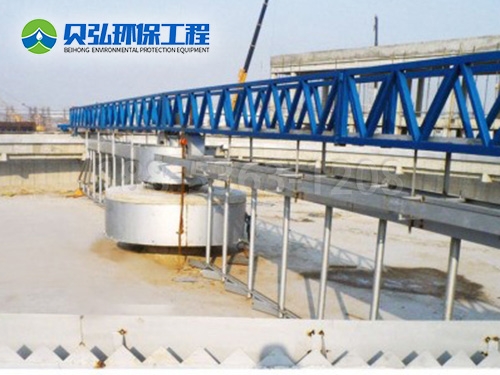

其主要由驅動機構、主梁、中心旋轉支座、導流筒、刮泥系統、排渣斗及沖洗機構、鉸接式刮渣耙、撇渣板、撇渣斗、出水三角沿板、浮渣擋板、控制箱等部件組成。

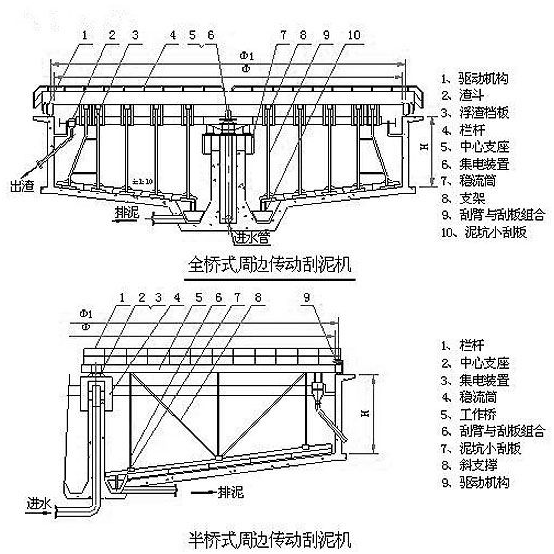

四、周邊傳動刮(吸)泥機結構示意圖
五、周邊傳動刮(吸)泥機設備參數
參數 型號 | 池徑 | 周邊線速度(m/min) | 電機功率 | 推薦池深 | 池底坡度 | |
全橋 | 半橋 | |||||
ZBX—16 | 16 | 1~2 | 0.37×2 | 0.37 | 3-4 | 1:10 |
ZBX—20 | 20 | 1~2 | 0.55×2 | 0.55 | ||
ZBX—24 | 24 | 1~2 | 0.75×2 | 0.75 | ||
ZBX—30 | 30 | 1~2 | 0.75×2 | 0.75 | ||
ZBX—35 | 35 | 1~2 | 0.75×2 | 0.75 | ||
ZBX—40 | 40 | 1~2 | 1.1×2 | 1.1 | ||
ZBX—45 | 45 | 1~2 | 1.5×2 | 1.5 | ||
ZBX—50 | 50 | 1~2 | 1.5×2 | 1.5 |
注:設備生產一般根據設計圖紙或現場尺寸確定,以上參數僅供參考。
六、周邊傳動刮(吸)泥機性能
(1)池底刮泥、水面撇渣。驅動裝置采用軸裝式齒輪減速電機與主動滾輪直聯傳動,結構緊湊,機械效率高;
(2)平行錯位線刮泥板,連續性好、集泥效率高;不銹鋼刮泥板底部有刮泥橡膠板,保證刮泥徹底干凈,不會有浮泥現象發生。
(3)池底坡比1:10,刮泥時污泥阻力可忽略不計;特殊的鉸支結構,過載能力強。
(4)主梁選用方鋼制作,結構強度大,采用熱鍍鋅后噴面漆工藝,防腐性能強。
(5)操作簡單,可實現遠程控制。
