通過格柵將固體與液體分離的一種除污機械。按中華人民建設部標準的解釋是:用機械的方法,將格柵截留的柵渣清撈出水面的設備。
類型按格柵形式分
1)弧形格柵除污機
一種固定格柵除污機,其柵條為圓弧形(近視1/4圓周),齒耙在驅動裝置驅動下,沿圓弧形柵條將污物推至柵條上方,實現污渣清除。
2)傾斜格柵除污機
3)垂直格柵除污機
按齒耙垂直向型式分
1)臂式格柵除污機
2)鏈?zhǔn)礁駯懦蹤C(jī)
通過鏈帶動的若干組齒耙插入靜止的柵條,將污物與水分離的格柵除污機,代號為GL。 [3]
3)鋼索牽引式格柵除污機
4)旋轉格柵除污機
也叫回轉式格柵除污機。沒有靜止格柵,由密布的齒耙隨著回轉式牽引鏈的運動將水中污物打撈出來的格柵除污機,代號HF。
安裝形式分
1)固定式格柵除污機
2)移動式格柵除污機
3)順?biāo)鞲駯懦蹤C(jī)
4)逆水流格柵除污機
按動力傳動分
1)電機-機械格柵除污機
2)油泵-液壓格柵除污機
按控制機構分
1)自動控制格柵除污機
2)人工控制格柵除污機
3)自動-人工控制格柵除污機
4)水位差格柵除污機
按格柵間隙分
1)粗格柵除污機
2)細格柵除污機
3)網式格柵除污機

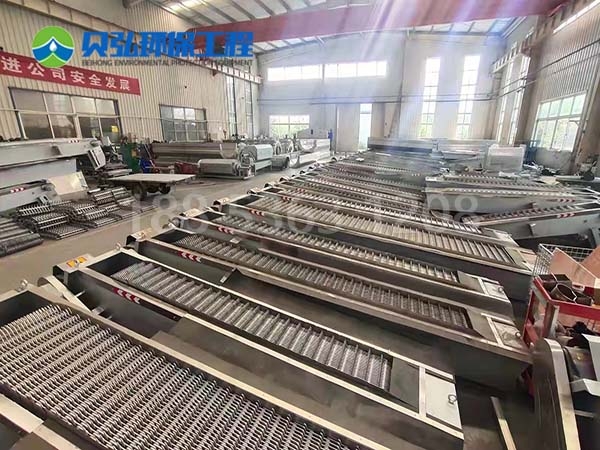

回轉式格柵,又名可回轉式格柵除污機??蛇B續自動攔截清除污水中各種較大的固體雜質。應用于城市排污站及污水處理廠的泵前除污?;剞D(zhuǎn)式格柵結構緊湊,運轉平穩,操作簡便,自動卸料,是一種理想的、必要的泵前除污設備。
回轉式格柵主要有驅動裝置、機架、鏈輪、鏈條、耙齒、清污裝置及彈性過載保護裝置等組成。
回轉式格柵 連續旋轉運動,耙齒將污水中固體懸浮物截留,當截留物輸送到設備上部時,耙齒改變運動方向,固體雜物自行落下,粘在耙齒上的雜物依靠清污機構的橡膠刷反向運轉將其清除干凈。過載時,彈簧下壓,接近板靠近接近開關,使電機停止運轉。
安裝調試
1、回轉式格柵整機吊裝須用鋼絲繩掛住箱體頂板孔或下腳吊環。
2、安裝位置:回轉式格柵底腳須與底面貼平,設備前端與槽前端面要基本齊平。
3、用水泥沙漿注好地腳螺栓,待水泥完全凝固后,再把螺母緊固。
4、開機前,回轉式格柵前部應無大石塊等粗大贓物,如有應清除后開機。
5、運轉
1)運轉前檢查各零部件是否松動。
2)卸下電機罩,用手轉動風扇,整機運轉應輕松靈活。
3)用潤滑油潤滑鏈輪、鏈條。
4)點動電動機,目視運轉方向是否正確,啟動電動機,檢查電器動作是否正??煽浚ぷ麟娏魇欠裾?。
5)運轉中各零部件應轉動靈活,無卡阻現象及異常聲音。
6、回轉式格柵利用彈性裝置作為過載保護。使用前應調整好開關的接近位置。
維護保養
1、本機軸承均采用鈣基潤滑脂潤滑,安裝時已加足。如連續運轉,每半年打開軸承壓蓋加足潤滑脂。
2、鏈條潤滑:每周用潤滑油潤滑一次鏈條、鏈輪。
3、擺線針輪減速機潤滑油應長期保持在油標的正常位置。
4、電機軸承每半年換一次潤滑油。
