一、概述

　　IC（internal circulation）反應器是新一代厭氧反應器，即內循環厭氧反應器，相似由2層UASB反應器串聯而成。其由上下兩個反應室組成。廢水在反應器中自下而上流動，污染物被細菌吸附并降解，凈化過的水從反應器上部流出。

二、工作原理

　　它相似由2層UASB反應器串聯而成。按功能劃分，反應器由下而上共分為5個區：混合區、第1厭氧區、第2厭氧區、沉淀區和氣液分離區。

　　混合區：反應器底部進水、顆粒污泥和氣液分離區回流的泥水混合物有效地在此區混合。

第1厭氧區：混合區形成的泥水混合物進入該區，在高濃度污泥作用下，大部分有機物轉化為沼氣?；旌弦荷仙骱驼託獾膭×覕_動使該反應區內污泥呈膨脹和流化狀態，加強了泥水表面接觸，污泥由此而保持著高的活性。隨著沼氣產量的增多，一部分泥水混合物被沼氣提升至頂部的氣液分離區。

　　氣液分離區：被提升的混合物中的沼氣在此與泥水分離并導出處理系統，泥水混合物則沿著回流管返回到下端的混合區，與反應器底部的污泥和進水充分混合，實現了混合液的內部循環。

第2厭氧區：經第1厭氧區處理后的廢水，除一部分被沼氣提升外，其余的都通過三相分離器進入第2厭氧區。該區污泥濃度較低，且廢水中大部分有機物已在第1厭氧區被降解，因此沼氣產生量較少。沼氣通過沼氣管導入氣液分離區，對第2厭氧區的擾動很小，這為污泥的停留提供了有利條件。

　　沉淀區：第2厭氧區的泥水混合物在沉淀區進行固液分離，上清液由出水管排走，沉淀的顆粒污泥返回第2厭氧區污泥床。

從IC反應器工作原理中可見，反應器通過2層三相分離器來實現SRT>HRT，獲得高污泥濃度；通過大量沼氣和內循環的劇烈擾動，使泥水充分接觸，獲得良好的傳質效果。

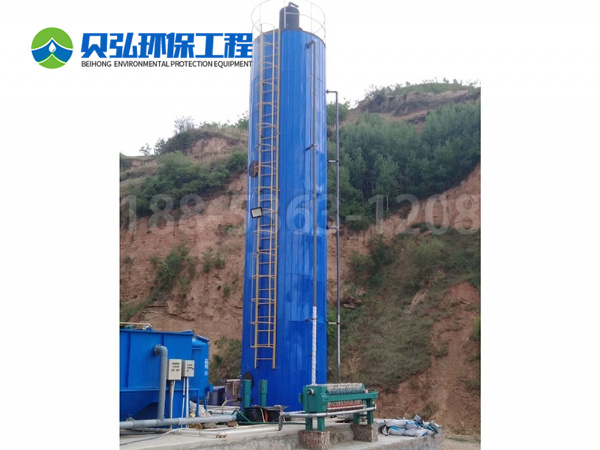

三、設備結構

四、技術參數

注:設備生產一般根據設計圖紙或現場尺寸確定，以上參數僅供參考。

五、優勢

　　(1)容積負荷高:IC反應器內污泥濃度高，微生物量大，且存在內循環，傳質效果好，進水有機負荷可超過普通厭氧反應器的3倍以上。

　　(2)節省基建投資和占地面積:IC 反應器容積負荷率高出普通UASB 反應器3倍左右，其體積相當于普通反應器的1/4-1/3 左右，大大降低了反應器的基建投資;而且IC反應器高徑比很大(一般為4-8)，所以占地面積特別省，非常適用于緊張的廠礦企業新、擴建工程。

　　(3)抗沖擊負荷能力強:IC反應器實現了自身的內循環，循環流量可達進水量的10-20倍。因為大量的循環水和進水在反應器底部充分混合，使反應器底部有機物濃度降低，從而提高了反應器的耐沖擊負荷能力；同時大水量也使底部污泥得以均散，保證了廢水中的有機物與微生物的充分接觸反應，提高了處理負荷。

　　(4)抗低溫能力強:溫度對厭氧消化的影響主要是對消化速率的影響。IC反應器由于含有大量的微生物，溫度對厭氧消化的影響變得不再顯著和嚴重。通常IC反應器厭氧消化可在常溫條件(20-25 ℃)下進行，這樣減少了消化保溫的困難，節省了能量。

　　(5)出水穩定性好:因為IC反應器相當于上下兩個UASB反應器的串聯運行，下面一個反應器具有很高的有機負荷率，起“粗”處理作用，上面一個反應器的負荷低，起“精”處理作用，使出水水質好且穩定。

　　(6)啟動周期短:IC反應器內污泥活性高，生物增殖快，為反應器快速啟動提供有利條件。IC反應器啟動周期一般為1~2個月，而普通UASB啟動周期長達4~6個月[7]。

　　IC反應器當前在造紙行業應用較多的是用各類廢紙作原料的造紙企業，處理的目的包括實現一般的達標排放，通過治理后的廢水回用，從而達到節水和治污的雙重目的。

六、適用范圍

　　IC厭氧反應器是一種多級內循環反應器，為第三代厭氧反應器的代表類型(UASB為第二代厭氧反應器的代表類型)，與第二代厭氧反應器相比，它具有占地少、有機負荷高、抗沖擊能力更強，性能更穩定、操作管理更簡單。當COD為10000-15000mg/1時的高濃度有機廢水;第二代UASB反應器一般容積負荷為5-8kgCOD/m3;第三代AIC厭氧反應器容積負荷率可達15-30kgCOD/m3。IC厭氧反應器適用于有機高濃度廢水，如，玉米淀粉廢水、檸檬酸廢水、啤酒廢水、土豆加工廢水、酒精廢水。
